Платформе за плутајуће ветротурбине на мору

Висококвалитетне платформе за плутајуће ветротурбине на мору из ЛВИ Стеел Струцтуре су робусна челична конструкцијска решења за поморство пројектована за оштра оперативна окружења на отвореном мору. Изграђене од челика отпорног на корозију високе чврстоће и оптимизованог хидродинамичког структуралног дизајна, платформе пружају одличну стабилност, отпорност на ветар и таласе и перформансе против замора у сложеним морским условима.

Интегришући технологије против рђе, антикорозије и сеизмичке арматуре, наше платформе за ветар на мору подржавају стабилан дуготрајан рад плутајућих ветротурбина, ефикасно се одупиру утицају океанских струја, јаким вибрацијама ветра и ерозији морске воде. Скројене за пројекте обновљивих извора енергије на мору, ове челичне платформе директно у фабрици карактеришу високу структурну сигурност, дуг радни век и прилагодљиве структурне спецификације, испуњавајући строге међународне стандарде поморског инжењеринга и изградње енергије ветра на мору.

Спецификације производа

Изазови морске животне средине

Корозија у облику соли

Атмосферско оптерећење соли у морским зонама је класификовано као Ц5-М, најтежа категорија корозије према ИСО 9223. Обични обојени челик се квари у року од неколико година; платформе за плутајуће ветротурбине на мору захтевају слојевиту заштиту од самог почетка.

Оптерећење таласом и замором

Плутајуће структуре никада не престају да се крећу. Циклична оптерећења услед таласа, ветра и рада турбина стварају напрезања замора која захтевају квалитет завара и детаљан дизајн далеко изнад грађевинских стандарда.

Ограничења приступа и одржавања

Префарбавање платформе 20 км од обале мери се у данима пловила и временским оквирима. Заштита од корозије која се примењује у фабрици мора бити заштита која траје.

Материјали и заштита од корозије

Стеел Градес

платформе за плутајуће ветротурбине на мору су произведене од К355Б/К355Д, С355, или еквивалентног конструкционог челика за поморство са сертификованим својствима ударца за рад на ниским температурама, према спецификацији пројекта.

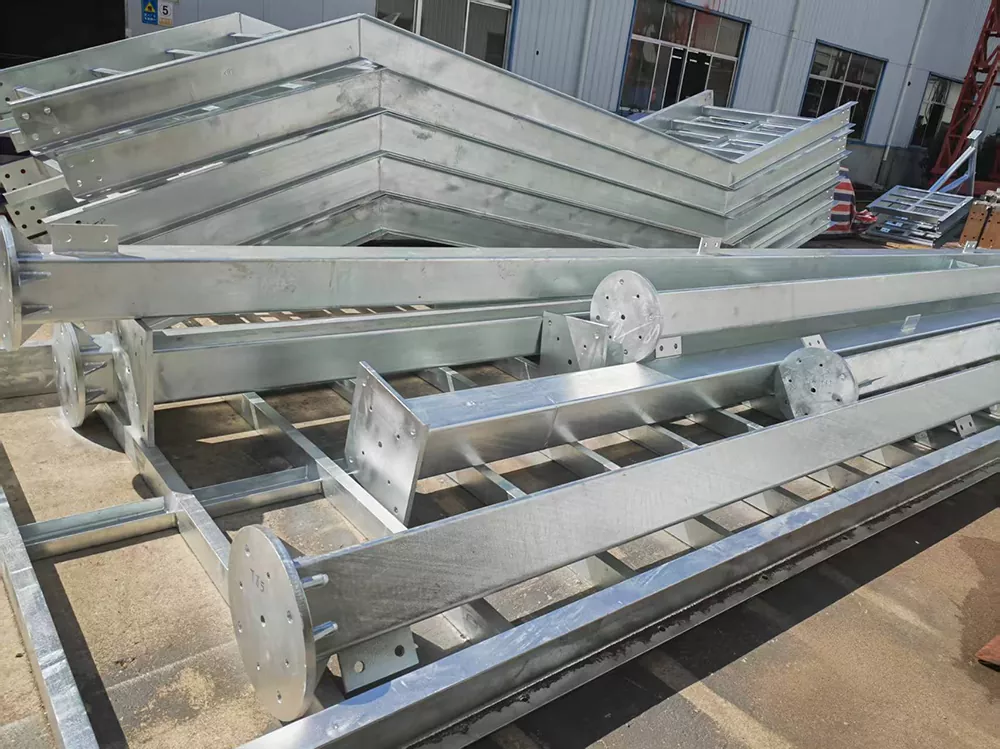

Хот-Дип Галванизинг

Мање платформе и стазе су топло поцинковане по ИСО 1461 са минималном дебљином цинка од 85 μм, што даје деценије заштите у морском ваздуху без одржавања.

Цоатинг Системс

Велике примарне структуре добијају систем премаза за бродове: прајмер богат цинком, средњи епоксид и завршни слој од полиуретана или полисилоксана, који се наноси безваздушним прскањем након пескарења до Са 2,5.

Интерфејс за катодну заштиту

Компоненте које се повезују са потопљеним структурама су детаљно описане ради компатибилности са жртвованим анодама и системима под притиском, укључујући аноде које се могу заварити где је наведено.

Квалитет израде и заваривања

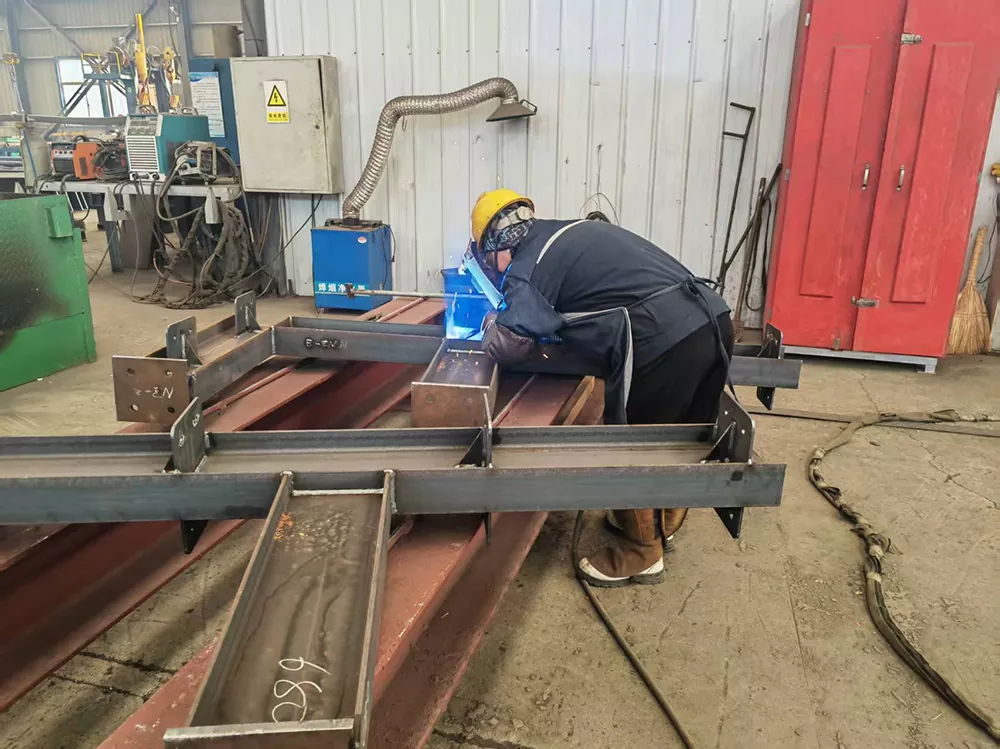

Заваривање

Све заварене шавове изводе сертификовани заваривачи према ЕН ИСО 9606 или АВС Д1.1, са поступцима заваривања квалификованим пре производње.

Испитивање без разарања

Сучеони завари на примарним елементима су 100% ултразвучни или радиографски прегледани; угаони завари се контролишу магнетним честицама на основу узорковања договореног са клијентом.

Димензионална контрола

Прикључци за производњу и контролна учвршћења имају критичне димензије као што су размак међу групама вијака и равност прирубница унутар уских толеранција, тако да монтажа на мору иде заједно без прераде на терену.

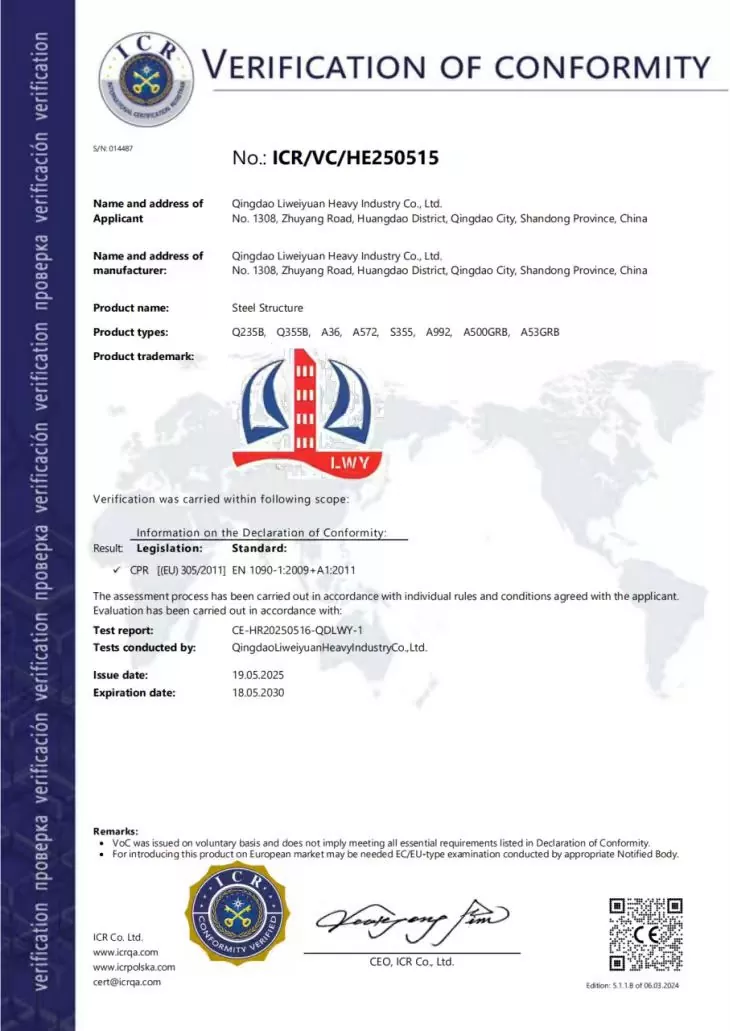

Сертификати и стандарди квалитета

Апликације

ЛВИ Стеел Струцтуре производи платформе за плутајуће ветротурбине на мору и сродне компоненте за:

1. Палубе за сервис и одржавање турбина

2. Прелазне платформе између торња и плутајућег трупа

3. Приступите стазама, подестима и склоповима заштитне ограде

4. Оквири носача опреме за системе за привез и управљање

5. Потпорне конструкције за хелидек и дизалице (на захтев)

ФАК

П1: Које врсте челика користите за платформе за плутајуће ветротурбине на мору?

А1: Еквивалената К355Б/К355Д, С355 или А572 са сертификованим својствима при ниским температурама, одабрани на основу дизајна пројекта. Сертификати материјала су обезбеђени за сваку плочу и пресек.

П2: Како се примењује заштита од корозије?

А2: Површине су пескарене до Са 2,5, затим премазане морским системом прајмера богатог цинком, епоксидног међупроизвода и полиуретанске завршне обраде, или топло поцинковане према ИСО 1461 за мање компоненте. Укупна дебљина система обично прелази 240 μм.

П3: Можете ли испунити захтеве класног друштва?

А3: Наш систем производње и контроле квалитета усклађен је са праксом ДНВ, АБС и ЦЦС, а ми радимо на захтевима заваривања и НДТ-а које наводи ваш пројекат. Анкета треће стране је добродошла у било којој фази.

П4: Који је ваш капацитет испоруке за оффсхоре компоненте?

А4: Платформе за плутајуће ветротурбине на мору се производе у нашој фабрици у Кингдаоу, која има годишњи капацитет прераде од преко 20.000 тона челичних компоненти, и налази се 36 км од луке Кингдао, тако да се велике серије на мору ефикасно шаљу морем.

П5: Да ли пружате подршку за инсталацију?

А5: Пружамо монтажне цртеже, планове подизања и мапе заваривања, а наши инжењери подржавају монтажу на мору даљинским навођењем или надзором на лицу места по потреби.
