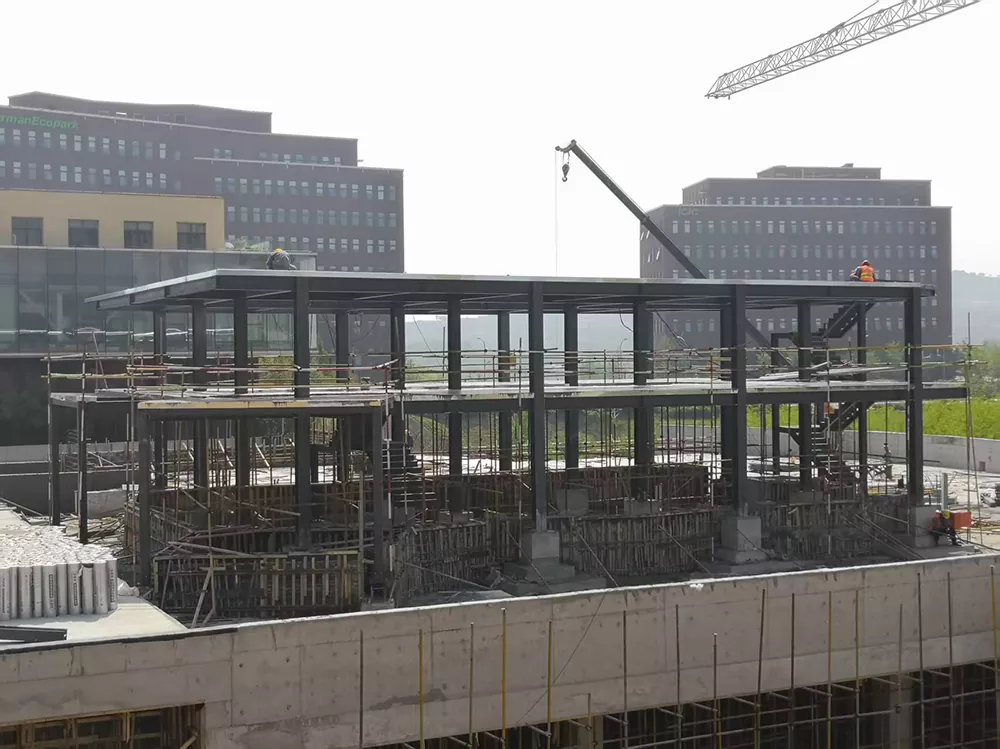

Шта чини челичну конструкцију отпорну на земљотрес поузданом и сигурном?

1. Шта је челична конструкција отпорна на земљотрес?

Челична конструкција отпорна на земљотрес је зграда или пројектовани оквир дизајниран да се одупре силама и покретима изазваним сеизмичком активношћу. Уместо да се ослања само на снагу појединачних стубова и греда, користи интегрисани структурални систем за безбедно преношење оптерећења од земљотреса ка темељима.

Током земљотреса, тло се брзо креће, узрокујући да маса зграде генерише инерционе силе. Ове силе могу произвести хоризонтално померање, структурно изобличење, напоне споја и додатне захтеве за темеље. Добро дизајнирана челична конструкција узима у обзир ове ефекте кроз одговарајуће величине чланова, структурне конфигурације, детаље повезивања и инжењерске прорачуне.

Важно је да отпорност на земљотрес не значи да ће зграда остати потпуно неоштећена током сваког земљотреса. У зависности од пројектних циљева и сеизмичке потражње, може доћи до контролисаног попуштања конструкције и неких неструктуралних оштећења. Основни циљ је смањење ризика од катастрофалног квара и постизање перформанси које захтевају важећи грађевински прописи.

Где се користе челичне конструкције отпорне на земљотресе?

Ове структуре су релевантне за широк спектар пројеката, укључујући:

• Индустријске фабрике, производне радионице и складишта.
• Пословне зграде, канцеларије и малопродајни објекти.
• Логистички центри и дистрибутивни објекти.
• Јавне зграде и други објекти са посебним захтевима за попуњеност.
• Специјализовани челични оквири и индустријске потпорне конструкције.

Одговарајуће решење зависи од употребе зграде, висине, геометрије, локалне сеизмичке опасности, услова тла и захтеваног нивоа перформанси.

2. Зашто челичне конструкције могу добро да раде током земљотреса

Челик се широко користи у сеизмичком инжењерству због своје чврстоће, дуктилности и капацитета за префабрикацију. Међутим, ове предности се претварају у поуздане перформансе само када је цела структура правилно пројектована, произведена и монтирана.

Дуктилност и дисипација енергије

Дуктилност је способност материјала или структурне компоненте да се подвргне значајним деформацијама без моменталног губитка носивости. Правилно детаљни челични елементи могу попустити под захтевним сеизмичким условима, омогућавајући структури да расипа енергију кроз контролисано нееластично понашање.

Ова карактеристика је посебно важна јер силе земљотреса могу више пута да мењају правац. Чланови и спојеви стога морају задовољити очекиване захтјеве за деформацијом без пријевременог лома, нестабилности или неприхватљивог губитка чврстоће.

Висок однос чврстоће и тежине

Челик може да обезбеди значајну структурну чврстоћу без потребе за претерано тешким елементима. Пошто су силе сеизмичке инерције уско повезане са масом зграде и убрзањем тла, смањење непотребне тежине конструкције може помоћи у управљању захтевима за земљотресе. Стварне перформансе, међутим, зависе од комплетног система зграде, а не само од тежине материјала.

Контрола префабрикације и производње

Челичне компоненте се могу производити у контролисаним радним окружењима пре него што се транспортују на градилиште. Овај процес може побољшати конзистентност димензија, поједноставити инспекцију и смањити одређене активности на лицу места. Прецизни цртежи за производњу, материјали који се могу пратити, квалификовани поступци заваривања и одговарајућа инспекција остају неопходни.

3. Кључне компоненте челичних конструкција отпорних на земљотрес

Поуздане сеизмичке перформансе захтевају да више структурних елемената раде заједно. Слабост једне критичне компоненте може поткопати перформансе ширег система.

Структурни оквири

Греде и стубови чине примарни носиви оквир. Њихове димензије, својства материјала и распоред утичу на чврстоћу, крутост, стабилност и способност деформације зграде. Инжењери морају да процене интеракције између ових чланова уместо да бирају секције само на основу вертикалних оптерећења.

Брацинг Системс

Дијагонални носачи могу пружити ефикасан начин да се одупру бочним силама. У зависности од изабраног система, протеза може да функционише првенствено кроз напетост и компресију или да укључује специјализоване механизме за побољшање сеизмичког понашања. Њихов распоред мора бити усклађен са вратима, прозорима, машинама, циркулацијским путевима и другим архитектонским или оперативним захтевима.

Везе између греда и стубова

Везе преносе силе између елемената конструкције и снажно утичу на целокупно сеизмичко понашање. Вијчани и заварени спојеви морају бити пројектовани за силе, ротације и циклична оптерећења повезана са изабраним конструктивним системом.

Детаљи повезивања треба да буду у складу са важећим пројектним одредбама. Импровизоване замене, неодобрене промене заваривања и недоследна уградња вијака могу угрозити предвиђени пут оптерећења.

Темељи и анкер вијци

Темељи преносе конструктивне силе у тло. Њихов дизајн мора узети у обзир услове тла, превртање, клизање, подизање и силе које се преносе кроз базе стубова и анкер вијке. Чак и добро дизајниран челични оквир може лоше да ради ако је његов систем темеља неадекватан.

Кровне и подне дијафрагме

Кровни и подни системи помажу у прикупљању и дистрибуцији бочних сила на одређене сеизмичке отпорне елементе. Њихови прикључци, колектори и потпорне компоненте морају бити усклађени са укупним пројектом конструкције како би се одржао континуирани пут оптерећења.

4. Како сеизмичко пројектовање побољшава сигурност конструкција

Ефикасно сеизмичко инжењерство почиње са локацијом зграде и наставља се кроз пројектовање, производњу, монтажу и инспекцију. Свака фаза мора подржавати исте структуралне циљеве перформанси.

Корак 1: Процените локацију и сеизмичку опасност

Инжењери идентификују релевантне параметре сеизмичког дизајна, услове тла, попуњеност зграде и применљиве захтеве кода. Геотехничка истраживања помажу да се утврде својства тла и идентификују потенцијални проблеми као што су слијегање или течност, гдје је то релевантно.

Корак 2: Изаберите одговарајући структурни систем

Оквири отпорни на моменте, рамови са подупирачима и други дозвољени системи нуде различите комбинације крутости, чврстоће, дуктилности и архитектонске флексибилности. Избор треба да одражава димензије зграде, предвиђену употребу, сеизмичке захтеве и грађевинска ограничења.

Корак 3: Анализирајте снагу, дрифт и стабилност

Конструктивна анализа процењује како зграда реагује на пројектована оптерећења. Инжењери проверавају силе чланова, бочно померање, померање између спратова где је применљиво, општу стабилност и потенцијалне неправилности. Структури која испуњава основне захтеве за чврстоћу можда ће бити потребна додатна крутост или детаљи да би се задовољили циљеви употребљивости и перформанси.

Корак 4: Детаљне везе и дуктилне компоненте

Сеизмичке одредбе могу захтевати специфичне пропорције чланова, конфигурације везе, ограничење против локалног или бочно-торзионог извијања и провере дизајна засноване на капацитету. У многим системима, инжењери имају за циљ да подстакну контролисано попуштање у одређеним компонентама, истовремено штитећи критичне везе и друге елементе од прераног квара.

Корак 5: Проверите израду и монтажу

Осигурање квалитета укључује верификацију материјала, проверу димензија, инспекцију заваривања, контролу уградње вијака и потврду да постављене компоненте одговарају одобреним цртежима. Промене у детаљима конструкције треба да прегледа и одобри одговорни инжењер.

За пројекте у Сједињеним Државама, примењиви захтеви могу укључивати Међународни кодекс грађевинарства, АСЦЕ/СЕИ 7 и релевантне АИСЦ стандарде, укључујући АИСЦ 341 за сеизмичко пројектовање система од челичних конструкција. Друге земље и региони могу захтевати другачије стандарде. За сваки пројекат морају бити потврђени важећи прописи и њихова усвојена издања.

5. Уобичајени изазови и практична решења

Купци и менаџери пројеката се често суочавају са тешким балансом између буџета, брзине изградње, функционалности зграде и сигурности конструкције. Рано препознавање уобичајених ризика може смањити скупе промене и кашњења која се могу избећи.

Изазов 1: Одабир структуре само на основу цене

Ниска почетна понуда може искључити важне инжењерске услуге, детаље повезивања, тестирање, заштитне премазе или захтеве за монтажу. Упоредите добављаче користећи јасно дефинисан обим, а не само наведену тонажу челика или укупну цену.

Изазов 2: Третирање стандардних челичних зграда као универзално прикладних

Стандардна конфигурација зграде можда неће задовољити сеизмичке захтеве или архитектонске захтеве сваке локације. Затражите инжињерски преглед специфичан за пројекат пре него што прихватите монтажно решење, посебно за неправилне распореде, тешку опрему или локације са значајним сеизмичким опасностима.

Изазов 3: Превидети неструктурне компоненте

Облога, спуштени плафони, механичка опрема, цеви, носачи каблова и системи за складиштење могу се оштетити кретањем зграде. Њихови ослонци и прикључци треба да се процене у складу са применљивим захтевима и циљевима учинка пројекта.

Изазов 4: Прављење неодобрених модификација сајта

Померање подупирача, резних елемената, бушење неодобрених рупа или промена веза могу променити путању структуралног оптерећења. Грађевински тимови треба да поднесу предложене измене на технички преглед пре имплементације.

Изазов 5: Занемаривање дугорочног одржавања

Корозија, оштећени премази, лабаве компоненте и недокументоване измене могу утицати на употребљивост током времена. Успоставити план одржавања и организовати одговарајуће инспекције, посебно након значајног земљотреса или када се идентификују видљива оштећења конструкције.

6. Како одабрати прави структурални систем

Не постоји јединствено решење за челичне оквире које је погодно за сваку зграду. Најбољи избор зависи од инжењерских захтева, корисне површине, висине зграде, метода изградње и економичности пројекта.

Ово су општа поређења, а не замена за инжењеринг специфичан за пројекат. Погодност и дозвољена употреба сваког система зависе од локалних прописа, категорије сеизмичког пројектовања, конфигурације конструкције и детаљног пројекта.

За индустријске објекте, одлука такође треба да узме у обзир мостне дизалице, вибрације машина, велике отворе, будуће проширење и непрекидну производњу. Рана координација између власника, архитекте, грађевинског инжењера и добављача челичних зграда може спречити конфликте који су касније скупи за решавање.

7. Шта утиче на цену челичних конструкција отпорних на земљотрес?

Цена челичне конструкције отпорне на земљотрес зависи више од количине челика. Инжењерска сложеност, захтеви производње, услови на локацији, логистика и инспекција могу утицати на коначну инвестицију.

Главни фактори трошкова

• Захтеви сеизмичког дизајна:Већи захтеви дизајна или специјализовани структурни системи могу захтевати додатни инжењеринг, материјал или детаље веза.
• Димензије зграде:Дужина распона, висина, размак између стубова и неправилна геометрија утичу на величину елемената и сложеност израде.
• Спецификације челика:Захтеване оцене, доступност пресека, дебљина плоче и следљивост утичу на набавку.
• Дизајн везе:Специјализовани спојеви, елементи за учвршћивање, поступци заваривања и захтеви за инспекцију могу повећати трошкове производње.
• Услови оснивања:Карактеристике тла, захтеви за сидрење и геометрија темеља могу материјално да промене трошкове грађевинске изградње.
• Транспорт и монтажа:Удаљеност испоруке, димензије компоненти, приступ подизању и локалне цене рада утичу на трошкове испоруке и монтаже.
• Заштитни системи:Заштита од корозије, заштита од пожара и други третмани специфични за пројекат доприносе укупним трошковима.

Како купци могу да контролишу трошкове без угрожавања безбедности?

Почните са јасним пројектним сажетком који укључује локацију, димензије, предвиђену употребу, оптерећење опреме, архитектонске захтеве, важеће кодове и жељени распоред испоруке. Затражите упоредиве понуде са истим техничким обимом и јасно идентификованим искључењима.

Инжењеринг вредности може помоћи у оптимизацији величина чланова, мрежа колона, детаља веза и секвенци производње. Међутим, промене на компонентама отпорним на сеизмичку силу морају да провере квалификовани стручњаци и морају да очувају потребне структурне перформансе.

Такође је корисно упоредити укупне трошкове инсталације уместо саме цене материјала. Добро координиран дизајн може смањити отпад, прераду локације, кашњења у изградњи и будуће трошкове одржавања.

8. Како одабрати поузданог произвођача челичних конструкција

Одабир правог произвођача је важна одлука о куповини, посебно када пројекат укључује сеизмичке захтјеве, прилагођене димензије или међународну испоруку. Добављач треба да буде у могућности да подржи одобрени инжењерски дизајн са доследним квалитетом производње и јасном документацијом.

Процените техничке могућности

Питајте да ли произвођач може да ради на основу цртежа специфичних за пројекат, да координише са одговорним грађевинским инжењером и да произведе потребне делове и прикључне склопове. Потврдите ко је одговоран за пројектовање конструкције, прорачуне везе, пројектовање темеља и усклађеност са локалним кодексом.

Прегледајте управљање квалитетом и следљивост

У зависности од уговора и важећих стандарда, релевантне евиденције могу укључивати сертификате о материјалу, документацију о поступку заваривања, квалификације заваривача, извештаје о инспекцији, записе о контроли димензија и спецификације вијака. Затражите доказе који одговарају нивоу ризика пројекта и регулаторним захтевима.

Потврдите одговорност за испоруку и инсталацију

Појасните рокове производње, паковање, аранжмане за транспорт, подршку за монтажу, толеранције инсталације и процедуре за руковање оштећеним или неусаглашеним компонентама. Детаљан план испоруке може смањити проблеме у координацији између произвођача, добављача терета и грађевинског тима.

Питања која треба поставити пре наручивања

• Можете ли производити челичне компоненте према одобреним пројектним цртежима?
• Које контроле квалитета и материјална документација су укључени?
• Које инжењерске услуге су укључене, а које захтевају посебне састанке?
• Како се контролишу промене дизајна и ревизије производње?
• Који су услови испоруке, захтеви за паковање и одговорности за инсталацију?
• Можете ли да пружите релевантне референце пројекта и проверљиве податке о квалитету?

КИНГДАО ЛИВЕИИУАН ХЕАВИ ИНДУСТРИ ЦО., ЛТД. може се укључити у процес евалуације добављача за пројекте челичних конструкција. Купци би требало да разговарају о својим специфичним захтевима за изградњу, обиму производње, очекивањима од документације и аранжманима испоруке директно са компанијом пре него што донесу одлуку о куповини.

9. Често постављана питања

10. Градите са самопоуздањем кроз боље планирање челичних конструкција

Челична конструкција отпорна на земљотрес је резултат координисаног инжењеринга, одговарајућих материјала, поузданих веза, контролисане производње и пажљиве инсталације. Чврстоћа и дуктилност челика нуде важне предности, али те предности морају бити подржане комплетним структурним системом дизајнираним за стварне захтеве локације и пројекта.

За власнике зграда, извођаче радова, програмере и тимове за набавку, најефикаснији приступ је рано дефинисање циљева сеизмичког учинка, упоређивање добављача са доследним техничким спецификацијама и верификација документације квалитета пре почетка изградње. Ови кораци помажу у управљању ризиком, побољшавају координацију пројекта и подржавају дугорочне перформансе зграде.
