У области грађевинског инжењеринга,Челичне конструкције, Са њиховим ефикасним механичким својствима и флексибилним дизајнерским могућностима постало је кључни избор за модерну архитектуру. За почетнике, савладавање основних структурних облика и логике селекције челичних конструкција је кључ за откључавање професионалних прилика. Испод,ЛавовиСистематично ће објаснити пет типичних структура: лагане оквире за портал Слични челични, челични оквири, оквири челичних решетки, кабловско мембранске структуре и решетке цеви.
Основна структура и карактеристике носивости

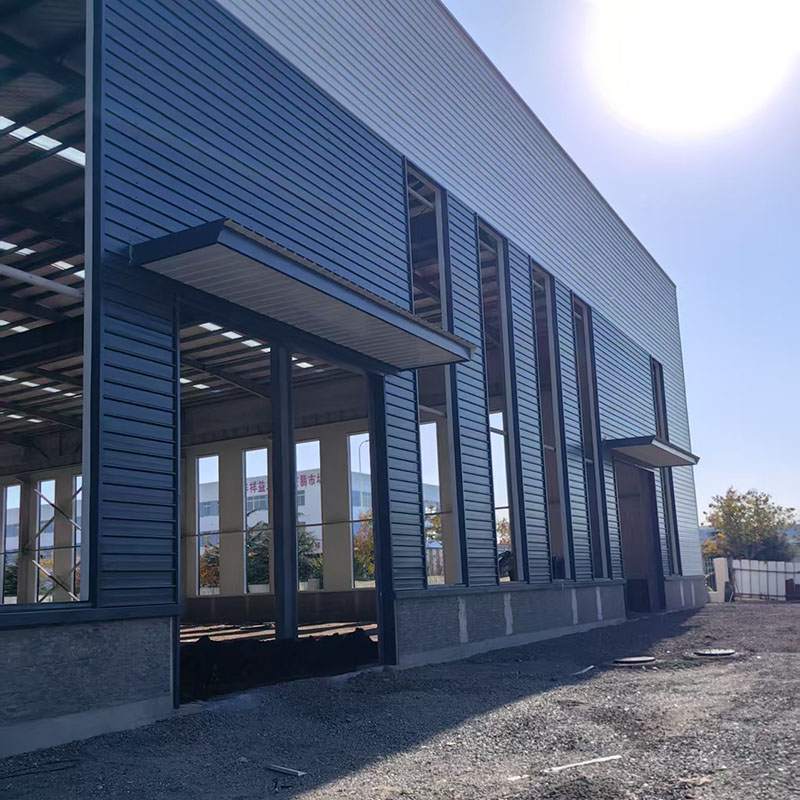

Лагани челични порталчелична структураСастоји се од оквира портала, пурлинског система (Ц / З челични) и систем за подршку, формирањем планарног оптерећења. Његова основна предност лежи у свом променљивом дизајну пресека, где су пресек снопа и ступати оптимизовани у складу са унутрашњим снагама, постизање ефикасног коришћења материјала. Употреба лаганих валовитих челичних листова за кровове и зидове смањује се темељно оптерећења за 40% -60% у поређењу са бетонским структурама.
Типични сценарији апликације
Погодан је за индустријске зграде (лагане фабрике, складишта и логистика) и комерцијалне објекте (изложбене хале и гараже) са једним распонама од 20-30 метара и стрехује висине до 10 метара. Изградња траје само 4-8 недеља, а цена је 20% -30% нижа од бетонских конструкција.
Структурне карактеристике и системске предности
Просторни систем носивости који се састоји од челичних стубова (челичних челичних / кружних челичних цеви) и челичних греда (челичних челичних / композитних зглобова) повезане преко чврстих зглобова (потпуно заварени / заварени / заварени хибрид) могу да прими велике просторце колонеје. Комбиновањем артикулисаних зглобова са системом подршке,Челична структураМоже се флексибилно прилагодити различитим захтевима сеизмичког утврђења.
Применљиве врсте грађевина
Мулти-Стори Цоммерциал: Канцеларијске зграде са 5-15 приче (као што су СОХО зграде), са слободно поделивим подним плановима за испуњавање отворених потреба за канцеларијом.
ИНДУСТРИЈСКА: Тешке радионице (као што су обрада радионица) способне да се прилагођавају кранови преко 50 тона.
Зграде отпорне на сеизмичке: Његова висока дуктилност то чини преферираном структуром за подручја која су склона земљотресу.
Геометријска композиција и механичке предности
Просторни систем носивости који се састоји од челичних цевастих чланова повезаних са сферским спојевима у облику решетке постиже уравнотежену двориску окупљању савијања. Дебљина равне мреже је приближно 1 / 10-1 / 15 распона, док је закривљени решетак решетка 1 / 6-1 / 8 распона. Укупна челична структура троши само 30-50 кг / ㎡ челика.
Важне апликације
Спортске зграде: Стадиони (попут птичјег гнезда спољна структура подршке) и базени, који покривају ултра-велике обуке од 80-150 метара.
Транспорт Хубс: Аеродромски терминали (као што је Пекинг Даксиони аеродромски аеродромски кров), постизање прозирних размака без колоне.
Индустријске биљке: Радионице за производњу ваздухоплова, у комбинацији са суспендованим системом дизалица.
Структура система и принцип лежаја утоваривача
Састоји се од челичних каблова велике чврстоће, затезане мембране и пратеће структуре, структура постиже стабилан, хиперболички облик пре-затензијом. Мембрана је дебљина само 0,5-1,5 мм и тежи мању од 1 кг / ㎡, а иако се похвали затезну чврстоћу од 50-150 МПа. У комбинацији са кабловском мрежом, омогућава неподржани распони прелази 200 метара.
Иновативна подручја примене
Пејзажна архитектура: Кнадијским надстрешницама, комерцијални плажа
Еко-архитектура: Ботаничка башта Греенхоусес (Еден Пројецт, УК), користећи високу светлосну пренос (95%) ЕТФЕ филма да би се добило природно осветљење
Привремена архитектура: Велике изложбене дворане (национални павиљ о светском изложби), уклоњиви и вишекратни
Структурне карактеристике и материјалне предности
Кружне челичне цеви повезане су кроз пресијецање заварених чворова или гуссет плоча да би формирали тип решеткачелична структураСистем за ношење. Флектурална крутост челичног цеви је 30% -50% већа од челика Х-одељења, а затворени одељак нуди одличну отпорност на корозију, што га чини посебно погодним за влажно / корозивно окружење.
Различити сценарији апликације
Индустријске биљке: Тешке машине за биљке кровове (обухвата 40-60 метара), способна да издрже суспендоване оптерећења веће од 30 тона.
Мост Енгинееринг: Мостови за аутопут (попут гутијског моста у Вухану), са штанд до 150 метара и 60% смањење тежине у поређењу са бетонским мостовима.
Изложбене зграде: Изложбене хале велике обуке (попут фер комплекса кантона) постижу чист, естетски угодан дизајн са правоугаоним цевчким решењима.
